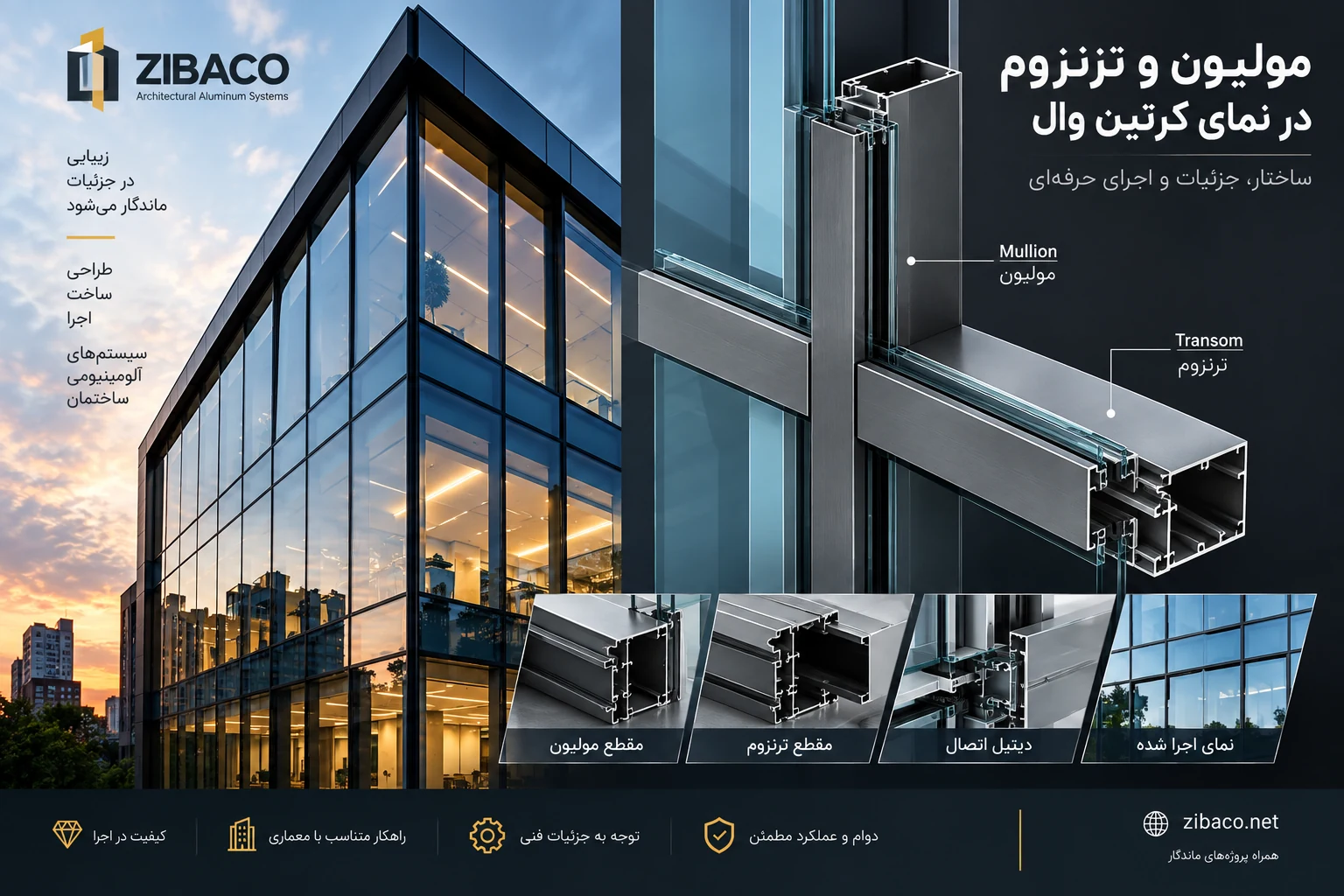

مولیون و ترنزوم در کرتین وال چیست؟

در یک نمای کرتین وال، آنچه از بیرون به شکل شبکه‌ای منظم از خطوط عمودی و افقی دیده می‌شود، حاصل ترکیب اجزای مختلف سیستم است. دو جزء مهم این ساختار، Mullion یا مولیون و Transom یا ترنزوم هستند.

مولیون‌ها اعضای عمودی سیستم هستند و ترنزوم‌ها به‌صورت افقی بین آن‌ها قرار می‌گیرند. ترکیب این دو، شبکه اصلی نگهدارنده شیشه و سایر اجزای نما را تشکیل می‌دهد.

بنابراین زمانی که درباره طراحی یک نمای کرتین وال صحبت می‌کنیم، شناخت ساختار مولیون و ترنزوم برای طراحی صحیح ابعاد، تقسیم‌بندی نما و جزئیات اتصال اهمیت زیادی دارد.

---

مولیون در کرتین وال چه وظیفه‌ای دارد؟

مولیون عضو عمودی سیستم کرتین وال است که در امتداد ارتفاع نما قرار می‌گیرد.

یکی از وظایف اصلی آن ایجاد ساختار عمودی برای اتصال سایر اجزای نماست. ابعاد و مشخصات مولیون نیز باید متناسب با شرایط پروژه انتخاب شوند.

در طراحی یک نمای شیشه‌ای، فاصله بین مولیون‌ها می‌تواند روی موارد مختلفی تأثیر بگذارد؛ از جمله:

• اندازه پنل‌های شیشه‌ای
• تعداد تقسیمات نما
• ظاهر معماری ساختمان
• نحوه قرارگیری ترنزوم‌ها
• مقدار مصالح مورد نیاز
• جزئیات اتصال به سازه

به همین دلیل، انتخاب فاصله مولیون‌ها نباید صرفاً بر اساس ظاهر نما انجام شود.

---

ترنزوم چیست و چه نقشی دارد؟

ترنزوم (Transom) عضو افقی سیستم است که بین مولیون‌ها قرار می‌گیرد.

ترنزوم‌ها به تقسیم سطح بزرگ نما به بخش‌های کوچک‌تر کمک می‌کنند و در ایجاد شبکه منظم نما نقش دارند.

در طراحی معماری، محل قرارگیری ترنزوم می‌تواند با خطوط طبقات، پنجره‌ها، درها و سایر عناصر نما هماهنگ شود.

این موضوع اهمیت زیادی دارد؛ زیرا یک طراحی فنی خوب باید بین هندسه معماری و ساختار اجرایی نما هماهنگی ایجاد کند.

---

ارتباط مولیون و ترنزوم چگونه شکل می‌گیرد؟

محل برخورد مولیون و ترنزوم یکی از نقاط مهم در طراحی سیستم کرتین وال است.

در این قسمت باید نحوه اتصال اجزا، محل قرارگیری شیشه، لاستیک‌ها و سایر قطعات سیستم از ابتدا مشخص باشد.

دیتیل اتصال مناسب باید بتواند ضمن ایجاد یک اتصال پایدار، امکان اجرای صحیح اجزای نما را نیز فراهم کند.

در کاتالوگ‌ها و دیتیل‌های فنی کرتین وال نیز معمولاً جزئیات مربوط به اتصالات و مقاطع مولیون به‌صورت جداگانه ارائه می‌شوند. در فایل‌های فنی پروژه شما نیز تصاویر اختصاصی مربوط به detail_mullion و detail_connection وجود دارد.

---

چرا دیتیل اتصال در کرتین وال اهمیت زیادی دارد؟

نمای کرتین وال در ظاهر ممکن است یک شبکه ساده از آلومینیوم و شیشه به نظر برسد، اما در نقاط اتصال، جزئیات فنی متعددی وجود دارد.

اتصال صحیح سیستم به ساختمان باید در مرحله طراحی مشخص شود.

در طراحی این قسمت باید مواردی مانند:

• محل اتصال به سازه
• نحوه انتقال نیرو
• امکان تنظیم و رگلاژ
• محل قرارگیری پروفیل‌ها
• آب‌بندی
• درزهای لازم
• شرایط نصب

در نظر گرفته شوند.

به همین دلیل، دیتیل اجرایی کرتین وال یکی از بخش‌های مهم مدارک فنی پروژه محسوب می‌شود.

---

تأثیر تقسیم‌بندی مولیون و ترنزوم بر ظاهر نما

یکی از نکات جالب در طراحی کرتین وال این است که ساختار فنی سیستم مستقیماً روی ظاهر ساختمان اثر می‌گذارد.

برای مثال، تغییر فاصله مولیون‌ها می‌تواند باعث شود:

فاصله کم‌تر:
نما خطوط عمودی بیشتری پیدا کند.

فاصله بیشتر:
سطوح شیشه‌ای بزرگ‌تر و خطوط عمودی کم‌تری ایجاد می‌شود.

همچنین ارتفاع ترنزوم‌ها می‌تواند با خطوط معماری ساختمان هماهنگ شود.

بنابراین طراحی شبکه کرتین وال باید همزمان از دو دیدگاه بررسی شود:

دیدگاه معماری + دیدگاه فنی

---

آیا محل مولیون و ترنزوم را می‌توان براساس معماری تغییر داد؟

بله، تقسیم‌بندی شبکه نما می‌تواند متناسب با طراحی معماری پروژه انجام شود؛ اما تغییرات باید با محدودیت‌های فنی سیستم هماهنگ باشند.

برای مثال اگر معمار بخواهد یک سطح شیشه‌ای بسیار بزرگ ایجاد کند، باید بررسی شود که ابعاد موردنظر با مشخصات سیستم، شیشه و شرایط پروژه سازگار است یا خیر.

در نتیجه، بهترین زمان برای تصمیم‌گیری درباره محل مولیون و ترنزوم، مرحله طراحی و هماهنگی معماری با طراحی فنی نما است.

---

نقش مولیون و ترنزوم در سیستم Structural Glazing

در سیستم‌های Structural Glazing، هدف معماری معمولاً ایجاد سطحی یکپارچه‌تر و کاهش دیده‌شدن برخی اجزای قاب از نمای بیرونی است.

در این حالت، طراحی اتصال شیشه به سیستم و جزئیات نگهداری آن اهمیت بیشتری پیدا می‌کند.

در فایل‌های فنی پروژه زیباکو نیز نمونه‌های مجزا برای Structural Glazing و جزئیات مربوط به آن وجود دارد.

به همین دلیل، نمی‌توان طراحی Structural Glazing را صرفاً به حذف درپوش‌های ظاهری محدود کرد؛ جزئیات فنی اتصال و نحوه اجرای سیستم باید از ابتدا مشخص باشند.

---

مولیون و ترنزوم در کرتین وال بازشو‌دار

یکی دیگر از نکات مهم، هماهنگی محل بازشوها با شبکه کرتین وال است.

اگر در بخشی از نما نیاز به بازشو، در یا پنجره باشد، باید محل آن با ساختار مولیون و ترنزوم هماهنگ شود.

در بعضی سیستم‌ها نیز جزئیات مربوط به Hidden Vent یا بازشوهای مخفی در طراحی سیستم مطرح می‌شود. وجود دیتیل اختصاصی hidden_vent در مجموعه فایل‌های فنی شما نیز نشان می‌دهد که این موضوع می‌تواند به‌عنوان یک بخش تخصصی در طراحی سیستم مورد بررسی قرار گیرد.

---

قبل از اجرای کرتین وال چه دیتیل‌هایی باید بررسی شوند؟

قبل از شروع ساخت و نصب، بهتر است مجموعه‌ای از دیتیل‌های پروژه بررسی و تأیید شوند.

این دیتیل‌ها می‌توانند شامل موارد زیر باشند:

دیتیل اتصال به سازه

نحوه ارتباط سیستم نما با ساختمان مشخص می‌شود.

دیتیل مولیون

مقطع و ساختار عضو عمودی سیستم بررسی می‌شود.

دیتیل ترنزوم

نحوه اتصال و قرارگیری عضو افقی مشخص می‌شود.

دیتیل گوشه‌ها

در محل تغییر جهت نما، جزئیات ویژه مورد نیاز است.

دیتیل بازشو

در صورت وجود پنجره یا بازشو، نحوه اتصال آن باید مشخص شود.

دیتیل شیشه

نحوه قرارگیری و نگهداری شیشه در سیستم مشخص می‌شود.

دیتیل آب‌بندی

مسیرهای احتمالی ورود آب و نحوه کنترل آن باید در طراحی مورد توجه قرار گیرد.

مجموعه فایل‌های فنی کرتین وال شما نیز شامل چندین دیتیل و شیت تخصصی از جمله connection، mullion، structural_detail و skylight است.

---

اشتباه رایج؛ طراحی نما بدون توجه به دیتیل اجرایی

یکی از مشکلات پروژه‌های نمای شیشه‌ای زمانی ایجاد می‌شود که ظاهر نما قبل از حل جزئیات اجرایی نهایی شود.

ممکن است یک تقسیم‌بندی در رندر معماری بسیار جذاب باشد، اما هنگام اجرا مشخص شود که اتصال، ابعاد پروفیل یا نحوه نصب شیشه نیاز به بازطراحی دارد.

به همین دلیل در پروژه‌های حرفه‌ای، طراحی معماری و طراحی فنی نما باید در کنار یکدیگر پیش بروند.

---

چرا طراحی دیتیل را باید جدی گرفت؟

کیفیت نهایی یک نمای کرتین وال فقط به کیفیت آلومینیوم و شیشه وابسته نیست.

حتی متریال باکیفیت نیز اگر در سیستمی با دیتیل نامناسب نصب شود، نمی‌تواند نتیجه مطلوب را تضمین کند.

یک فرآیند اصولی باید از:

بررسی پروژه → طراحی شبکه نما → طراحی سیستم → تهیه دیتیل → ساخت → نصب → کنترل نهایی

پیش برود.

---

طراحی و اجرای تخصصی کرتین وال در زیباکو

در زیباکو، طراحی سیستم‌های آلومینیومی ساختمان با توجه به نیاز پروژه انجام می‌شود.

در پروژه‌های کرتین وال، علاوه بر ظاهر نهایی نما، مواردی مانند تقسیم‌بندی شبکه، پروفیل‌ها، اتصالات، دیتیل‌های اجرایی و هماهنگی سیستم با معماری ساختمان اهمیت دارند.

مجموعه دیتیل‌ها و تصاویر فنی مورد استفاده در پروژه‌های کرتین وال زیباکو شامل بخش‌هایی مانند مولیون، اتصال، Structural Glazing و جزئیات اجرایی است.

اگر برای پروژه ساختمانی خود به طراحی و اجرای کرتین وال نیاز دارید، ارسال نقشه معماری، ابعاد تقریبی نما و تصاویر پروژه می‌تواند نقطه شروع مناسبی برای بررسی فنی باشد.

---

سوالات متداول

مولیون در کرتین وال چیست؟

مولیون عضو عمودی سیستم کرتین وال است که در ساختار اصلی شبکه نما قرار می‌گیرد.

ترنزوم چیست؟

ترنزوم عضو افقی سیستم است که بین مولیون‌ها قرار می‌گیرد و در تقسیم‌بندی سطح نما نقش دارد.

آیا فاصله مولیون‌ها ثابت است؟

خیر. تقسیم‌بندی باید براساس طراحی معماری، سیستم مورد استفاده و شرایط فنی پروژه تعیین شود.

آیا می‌توان محل ترنزوم را تغییر داد؟

بله، اما محل آن باید با طراحی معماری و محدودیت‌های فنی سیستم هماهنگ باشد.

آیا Structural Glazing به دیتیل متفاوتی نیاز دارد؟

بله. در این نوع سیستم، جزئیات مربوط به اتصال و نگهداری شیشه اهمیت ویژه‌ای دارد.

چرا دیتیل اجرایی کرتین وال مهم است؟

زیرا محل اتصال اجزای سیستم، شیشه، سازه و بخش‌های مختلف نما باید پیش از اجرا به‌طور دقیق مشخص شود.
